外徑千分尺說明
發布日期：2020-09-04發布：撫順衡泰隆計量測控技術有限公司
024-58299666
024-58299666
外徑千分尺(OUTSIDE MICROMETER)，也叫螺旋測微器，常簡稱為“千分尺”它是比游標卡尺更精密的長度測量儀器，精度有0.01mm、0.02mm，0.05mm幾種，加上估讀的1位，可讀取到小數點后第3位(千分位)，故稱千分尺。
千分尺常用規格有0-25mm、25-50mm、50-75mm、75-100mm、100-125mm等若干種。
組成

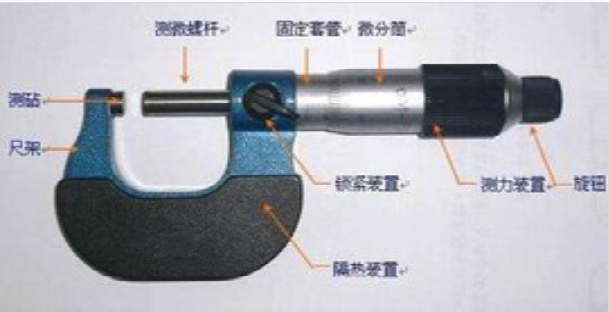

外徑千分尺的結構由固定的尺架、測砧、測微螺桿、固定套管、微分筒、測力裝置、鎖緊裝置等組成。
測量原理
根據螺旋運動原理，當微分筒(又稱可動刻度筒)旋轉一周時，測微螺桿前進或后退一個螺距—0.5毫米。這樣，當微分筒旋轉一個分度后，它轉過了1/50周，這時螺桿沿軸線移動了1/50×0.5毫米=0.01毫米，因此，使用千分尺可以準確讀出0.01毫米的數值。
零位校準
1、使用千分尺時先要檢查其零位是否校準
2、檢查微分筒的端面是否與固定套管上的零刻度線重合
讀數方法
以微分套筒的基準線為基準讀取左邊固定套筒刻度值，再以固定套筒基準線讀取微分套筒刻度線上與基準線對齊的刻度，即為微分套筒刻度值，將固定套筒刻度值與微分套筒刻度值相加，即為測量值。
